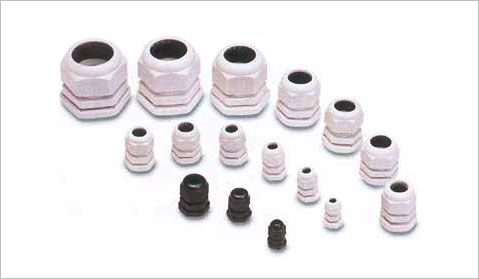

| ◎ 특장점 |
- IP68 · 5Bar급 보호구조
- 전선부 및 장착부 풀림방지 톱니구조
- 다양한 색상 및 규격
- 다량생산에 의한 저렴가 실현 |
|
|
|
| |
|
| |
|
| |
KACON

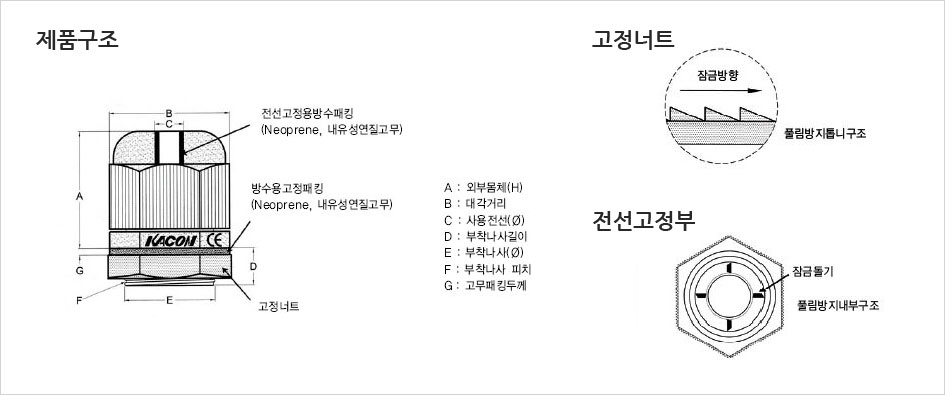

형명 |
대치품
형명 |
A
외부몸체
(H) |
B
대각거리 |
C
사용전선
(Φ) |
D
부착나사
길이 |
E
부착나사
(Φ) |
F
부착나사
피치 |
G
고무패킹
두께 |
| KA-PG7 |
M12 |
21 |
17 |
3-6.5 |
8 |
12.5 |
1.5 |
0.5 |
| KA-PG9 |
M16 |
22 |
21 |
4-8 |
8 |
15.2 |
1.5 |
0.5 |
| KA-PG11 |
M18 |
24 |
24 |
5-10 |
8 |
18.6 |
1.5 |
0.5 |
| KA-PG13.5 |
M20 |
27 |
26.5 |
6-12 |
9 |
20.4 |
1.5 |
0.5 |
| KA-PG16 |
M22 |
28 |
29 |
10-14 |
10 |
22.5 |
1.5 |
0.5 |
| KA-PG18 |
M24, M25 |
28 |
27 |
11-15 |
11 |
24 |
1.5 |
1 |
| KA-PG21 |
M27, M28 |
30 |
33 |
13-18 |
11 |
28.3 |
1.5 |
1 |
| KA-PG25 |
M30 |
31 |
35 |
15-20 |
11 |
30 |
1.5 |
1 |
| KA-PG27 |
M32 |
32 |
37 |
16-22 |
11 |
33 |
1.5 |
1 |
| KA-PG29 |
M33 |
38 |
42 |
18-25 |
11 |
37 |
1.5 |
1 |
| KA-PG36 |
M48 |
44 |
52 |
22-32 |
13 |
47 |
1.5 |
1 |
| KA-PG42 |
M54 |
47 |
60 |
30-38 |
14 |
54 |
1.5 |
1 |
| KA-PG48 |
M60 |
48 |
65 |
34-44 |
14 |
59.3 |
1.5 |
1 |
|
|
| |
|
| |
| |
 |
| |
| Special colours and coatings |
| |
|
색상을 특수선택 하실 수 있습니다. |
| |
 |
| |
| Hole drilling, milling and machining |
| |
|
홀가공이나 기계조각이 쉽습니다. |
| |
 |
| |
| Silk screening prints and engravings |
| |
|
실크스크린이 용이합니다. |
|
|
| |
|
| |
|
ABS Type에 사용되는 커버
ATS 스크류 |
|
ABHM Type에 사용되는 힌지와 ATHM 고리 |
|
공마개 ABHM/ATHM Type에서 스크류 자리를 메줍니다. |
|
취부러그 벽면에 취부할 때 사용됩니다. |
|
|
|
|
| |
| |
| |
| |
| |
| |
| |
| |
